一種家用空氣凈化除濕機的制作方法

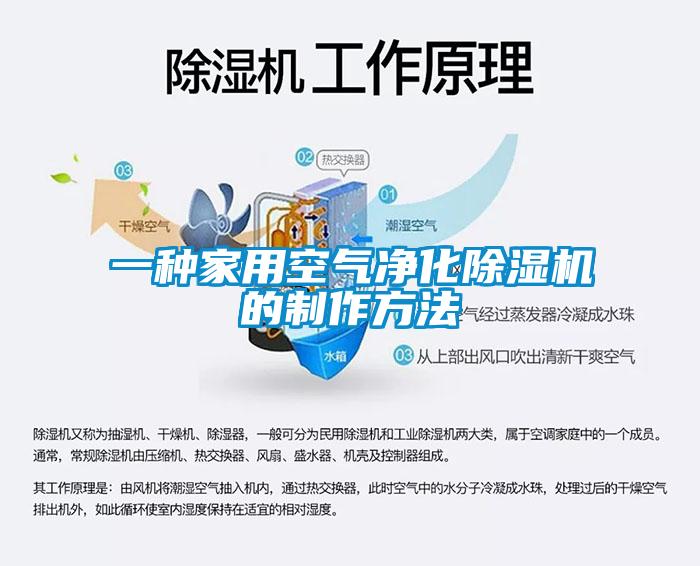

　　1.本實用新型涉及除濕機技術領域，具體為一種家用空氣凈化除濕機。背景技術：2.去濕機也稱為除濕機、吸濕器、抽濕機，是由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換，此時空氣中的水分冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度降低。3.本申請的實用新型人發現現有的除濕機在閑置時，由于其電線較長，不便于使用者對其進行收卷并固定，從而對其擺放造成一定程度的不便。技術實現要素：4.本實用新型的目的在于提供一種家用空氣凈化除濕機，以解決上述背景技術中提到的問題。5.為實現上述目的，本實用新型提供如下技術方案：一種家用空氣凈化除濕機，包括除濕機主體，所述除濕機主體包括顯示屏、把手槽與收卷機構，所述顯示屏設置在除濕機主體表面，所述把手槽設置在除濕機主體兩側表面，所述收卷機構設置在除濕機主體背離顯示屏的一側，所述收卷機構包括圓狀擋板與連接圓板槽，所述圓狀擋板表面連接有把手，所述圓狀擋板背離把手的一側連接有連接桿，所述圓狀擋板背離把手的一側中部連接有連接彈簧，所述連接圓板槽外側相對于除濕機主體內部開設有一體式結構的連接環槽，所述連接圓板槽中部相對于除濕機主體內部開設有彈簧槽，所述連接圓板槽內側連接有連接圓板，所述連接圓板外側固定有連接環，所述連接圓板表面開設有通孔，所述連接圓板中部開設有凹槽。6.進一步的，所述連接環與連接環槽位置相互對應且適配，所述連接圓板槽與連接圓板位置相互對應且適配。7.進一步的，所述連接桿以環形陣列的形式設置在圓狀擋板表面，所述通孔與連接桿位置相互對應個且適配。8.進一步的，所述連接彈簧貫穿凹槽，且所述連接彈簧與彈簧槽位置相互對應且適配。9.進一步的，所述凹槽背離圓狀擋板的一端與彈簧槽內壁相接，所述連接圓板槽為柱狀槽體，所述連接環槽設置在連接圓板槽朝向圓狀擋板的一端邊緣處外側進。10.與現有技術相比，本實用新型的有益效果是：本實用新型通過設有收卷機構，便于使用者及時將電線進行收卷，避免電線散落影響美觀，并且絆倒使用者，造成一定程度的安全隱患，通過設有連接彈簧，便于對收卷后的電線進行擠壓固定，避免家中小孩將收卷后的電線撤散，本實用新型結構簡單，操作方便，適于推廣使用。附圖說明11.為了更清楚地說明本實用新型實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。12.圖1是本實用新型一種家用空氣凈化除濕機的整體結構示意圖；13.圖2是本實用新型一種家用空氣凈化除濕機的后視圖；14.圖3是本實用新型一種家用空氣凈化除濕機連接槽的結構示意圖；15.圖4是本實用新型一種家用空氣凈化除濕機收卷機構的結構示意圖；16.圖5是本實用新型一種家用空氣凈化除濕機連接圓板的結構示意圖；17.圖中：1、除濕機主體；2、顯示屏；3、把手槽；4、收卷機構；41、圓狀擋板；42、連接環槽；43、連接圓板槽；45、彈簧槽；46、把手；47、連接桿；48、連接彈簧；49、連接圓板；401、連接環；402、通孔；403、凹槽。具體實施方式18.為使本實用新型實施方式的目的、技術方案和優點更加清楚，下面將結合本實用新型實施方式中的附圖，對本實用新型實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本實用新型一部分實施方式，而不是全部的實施方式。基于本實用新型中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。因此，以下對在附圖中提供的本實用新型的實施方式的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施方式。基于本實用新型中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。19.請參閱圖1?圖5，本實用新型提供一種技術方案：一種家用空氣凈化除濕機，包括除濕機主體1，除濕機主體1包括顯示屏2、把手槽3與收卷機構4，顯示屏2設置在除濕機主體1表面，把手槽3設置在除濕機主體1兩側表面，收卷機構4設置在除濕機主體1背離顯示屏2的一側，收卷機構4包括圓狀擋板41與連接圓板槽43，圓狀擋板41表面連接有把手46，圓狀擋板41背離把手46的一側連接有連接桿47，圓狀擋板41背離把手46的一側中部連接有連接彈簧48，連接圓板槽43外側相對于除濕機主體1內部開設有一體式結構的連接環槽42，連接圓板槽43中部相對于除濕機主體1內部開設有彈簧槽45，連接圓板槽43內側連接有連接圓板49，連接圓板49外側固定有連接環401，連接圓板49表面開設有通孔402，連接圓板49中部開設有凹槽403。20.為了便于連接圓板49進行轉動，本實施例中，優選的，連接環401與連接環槽42位置相互對應且適配，連接圓板槽43與連接圓板49位置相互對應且適配。21.為了便于連接桿47貫穿通孔402，本實施例中，優選的，連接桿47以環形陣列的形式設置在圓狀擋板41表面，通孔402與連接桿47位置相互對應個且適配。22.為了便于連接彈簧48拉動圓狀擋板41，本實施例中，優選的，連接彈簧48貫穿凹槽403，且連接彈簧48與彈簧槽45位置相互對應且適配。23.為了便于圓狀擋板41朝向連接圓板49進行位移，本實施例中，優選的，凹槽403背離圓狀擋板41的一端與彈簧槽45內壁相接，連接圓板槽43為柱狀槽體，連接環槽42設置在連接圓板槽43朝向圓狀擋板41的一端邊緣處外側。24.需要說明的是，一種家用空氣凈化除濕機，在使用時，使用者將除濕機主體1移動到合適的位置后，進行開機并設定好即可，當除濕機主體1閑置時，使用者拉住把手46，將連接桿47拉出，然后使用者將電線纏繞在連接桿47外側，然后抓住把手46并進行轉動，利用連接桿47將電線進行收卷，然后松開把手46，使得圓狀擋板41在連接彈簧48作用下向連接圓板49一側進行位移，直至圓狀擋板41將電線進行擠壓固定即可。25.以上所述僅為本實用新型的優選實施方式而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
